芯联原边反馈AC-DC开关电源驱动芯片CL2205 CL2207 CL2215 CL2218

更新时间：2022-10-26 10:58:00??????浏览数量：

品牌：芯联
型号：CL22XX
市场价： 2 优惠价： 1

特性：CL22XX是一款适用于低功率AC / DC充电器和适配器应用的高性能PWM电源开关控制器，它可在初级侧进行检测和调节，集高精度恒定电压（CV）和恒定电流（CC）控制于一体，省去了光电耦合器和431比较器。

产品介绍

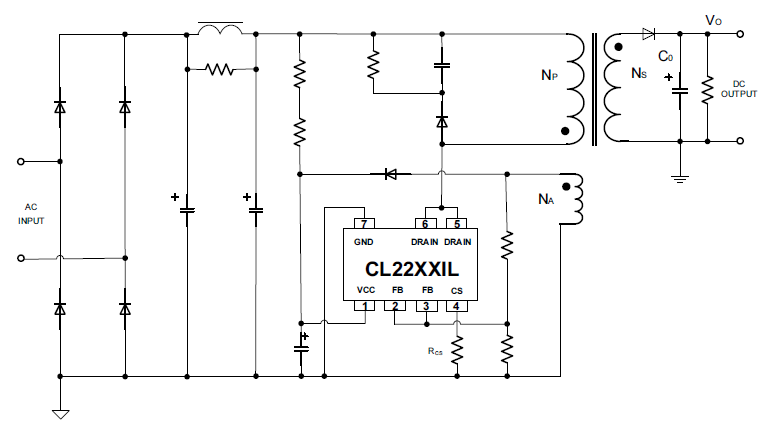

CL22XX是一款适用于低功率AC / DC充电器和适配器应用的高性能PWM电源开关控制器，它可在初级侧进行检测和调节，集高精度恒定电压（CV）和恒定电流（CC）控制于一体，省去了光电耦合器和431比较器。内部集成了650V的高压功率开关管，最大限度减少了系统元件数量，适用于低成本高性能的设计。在CC控制中，电流和输出功率设置可以通过CS引脚上的检测电阻Rcs进行外部调节。在CV控制中，利用FB电阻的分压比使输出电压进行外部调节。另外通过内置的线损补偿可以实现良好的负载调节。系统在CV模式和轻载条件下工作在PFM模式，在CC模式和重载时工作在PWM模式。多模式操作实现高性能和高效率。该芯片消耗非常低的工作电流，可以实现小于75mW的待机功耗。

◆满足6级能效，待机功率低于75mW ◆原边反馈，省去TL431和光电耦合器及控制回路补偿 ◆多模式PWM / PFM操作 ◆±5%恒压精度，±5%恒流精度 ◆线损补偿可调节 ◆软栅驱动器具有良好的EMI性能 ◆音频无噪声操作 ◆短路保护功能 ◆可调输出恒定电压、恒定电流及功率 ◆逐周期电流限制 ◆内置线电压和初级绕组电感补偿 ◆内置自适应电流峰值调节 ◆内置前沿消隐电路（LEB） ◆带回滞环欠压锁定功能（UVLO） ◆VCC OVP保护功能和VCC电压钳位功能 ◆内置OTP保护功能 ◆内置650V高压MOS功率管

产品名	封装	推荐功率	CC/CV	待机功耗	能效等级	常见应用
产品名	封装	(90-264V)	CC/CV	待机功耗	能效等级	常见应用
内置MOSFET
CL2205OL	SOP7	6W	±5%	<0.075W	Level6	5V 1A
CL2207OL	SOP7	10W	±5%	<0.075W	Level6	5V 2A
CL2207SL	SOP8	10W				12V 1A
CL2207IL	DIP7	12W
CL2212OL	SOP7	13W	±5%	<0.075W	Level6	5V 2.4A
CL2212OL	SOP7	13W	±5%	<0.075W	Level6	12V 1A
CL2215OL	SOP7	15W	±5%	<0.075W	Level6	5V 3A
CL2215SL	SOP8	15W	±5%	<0.075W	Level6	12V 1.2A
CL2218IL	DIP7	18W	±5%	<0.075W	Level6	5V3.4A,12V1.5A
CL2224IL	DIP7	24W	±5%	<0.075W	Level6	5V4.2A,12V2A
CL2307OL	SOP7	10W	±5%	<0.075W	Level6	5V 2A(带B/O功能)
CL2315OL	SOP7	15W	±5%	<0.075W	Level6	5V 3A(带B/O功能)
外置MOSFET
CL2200	SOT23-6	20W	±5%	<0.075W	Level6	5V 4A,12V 1.5A
