BP2867,AC/DC非隔离低PF降压恒流驱动芯片50W DIP-7
产品描述：

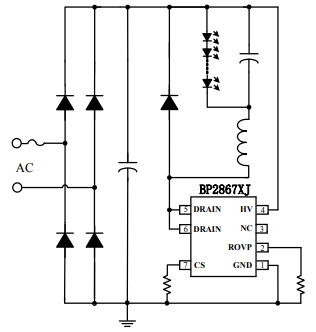

BP2867XJ 是一款外置 OVP 降压型 LED 恒流驱动芯 片。芯片工作在电感电流临界连续模式，适用于 85Vac~265Vac 全范围输入电压的非隔离降压型 LED 恒流电源。芯片 ROVP 引脚带 Enable 功能，适 用于开关调色和感应灯应用。 BP2867XJ 芯片内部集成 500V 功率开关，采用专利 的退磁检测技术和高压 JFET 供电技术，无需 VCC 电容和启动电阻，使其外围器件更简单，节约了外 围的成本和体积。 BP2867XJ 芯片内置高精度的电流采样电路，同时 采用了专利的恒流控制技术，实现高精度的 LED 恒 流输出和优异的线电压调整率。芯片工作在电感 电流临界模式，输出电流不随电感量和 LED 工作 电压的变化而变化，实现优异的负载调整率。 BP2867XJ具有多重保护功能，包括LED短路保护， 芯片供电欠压保护，外置 OVP，芯片温度过热调节 等。 BP2867XJ 采用 DIP7 封装。
特点 ? 无 VCC 电容、无启动电阻 ? 集成高压供电功能 ? 外置防潮 OVP 功能 ? 低母线电压下不闪灯 ? Enable 功能兼容开关调色和感应灯 ? ±5% LED 输出电流精度 ? LED 短路保护 ? 过热调节功能 ? 采用 DIP7 封装
应用 ? LED 蜡烛灯 ? LED 球泡灯 ? 其它 LED 照明
| 产品型号 | 封装 | MOS内阻 | MOS耐压 | 过温 保护 | 开路保护 | 输出电流@Vout=72V（mA) (Vin=176V-265V) | 最大输出功率（W） (Vin=176V-265V) |
| BP2863X | ASOP-7 | 22Ω-12Ω | 500V | 140℃ | - | 120-190 | 18 |
| BP2863XJ | ASOP-7 | 22Ω-4.8Ω | 500V | 140℃ | Y | 120-380 | 30 |
| BP2863XK | ASOP-7 | 22Ω-12Ω | 500V | 120℃ | - | 120-190 | 18 |
| BP2861XJ | SOP-7T | 22Ω-4.8Ω | 500V | 140℃ | Y | 120-380 | 30 |
| BP2861XK | SOP-7T | 22Ω-4.8Ω | 500V | 120℃ | - | 120-380 | 30 |
| BP2821XK | ESSOP6 | 16Ω-8.5Ω | 500V | 120℃ | - | 180-380 | 30 |
| BP2866XJ | SOP-7D | 12Ω-2.0Ω | 500V | 140℃ | Y | 220-550 | 40 |
| BP2868XS | HSOP-7 | 4.8Ω-3Ω | 500V | 140℃ | Y | 530 | 43 |
| BP2826FK | ESSOP6 | 3Ω | 500V | 120℃ | - | 500 | 43 |
| BP2867XJ | DIP-7D | 5.8Ω-2.0Ω | 500V | 140℃ | Y | 380-550 | 50 |
