S4225M 开关调色温专用芯片 带状态记忆隔离/非隔离开关后切
产品描述：
S4225M是带状态记忆功能的开关调色温控制芯片，内部设定状态切换窗口时间Tsw(典型值64S)关灯时间超过状态切换窗口时间芯片会记住关灯前的状态，下次开灯时直接呈现关灯前的状态;关灯时间小于状态切换窗口时间开灯则切换到下一个色温状态，增加了使用的便利性。 S4225M通过检测脉冲信号来判断开关机状态，确保多个电源同时应用时的逻辑一致性，而且可以兼容 Flyback、Buck-Boost、Buck及线性等多种 LED 驱动方案。
优势
三段开关调色温:L1→L2→(L1+L2)/2
带状态记忆功能，使用更加便利
状态存储时间超过10年
开关次数可达10万次以上(记忆功能正常)
1S内开关两次复位
状态切换窗口时间内部计时6.4S
内置400V开关管，无需外挂开关管
内置限压电路，适用宽功率范围

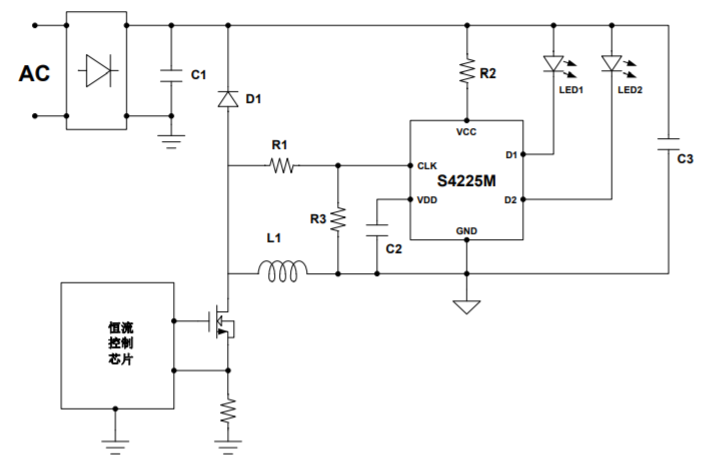

兼容隔离、非隔离、高PF及线性等多种应用方案
应用领域
开关调色温的LED电源
LED 双色球泡、简灯等
| 产品型号 | 封装 | 功率管 | 最大电流/功率 | 复位时间 | 功率段调整 |
| S4422B | SOT23-5 | 3Ω / 40V | 260mA/3~7W | 内置12S | A->B->(A+B)/2 |
| S4525S | SOP8 | 0.6A 400V SCR | 260mA/50W | 内置11S | A->B->(A+B)/2 |
| S5542SP | SOP8 | 16Ω / 500V | 120mA/3~7W | 内置12S | A->B->(A+B)/2 |
| S4523B | SOT23-5 | / | 不限 No limit | 内置12S | A->B->A+B |
| S4523RB | SOT23-5 | / | 不限 No limit | 内置6S | A+B->A->B |
| BP5823CH | HSOP7 | / | 3~9W | 内置7S | 逻辑可调 |
| BP5828CJ | ESOP-8 | / | 3~9W | 内置7S | 逻辑可调 |
| BP5828CH | ESOP-8 | / | 379W | 内置7S | B->A->(A+B)/2 |
| S4120MB | SOT23-6 | 外置MOS管/SCR | 不限 | 1S开关2次 | A->B->(A+B)/2 |
| S4225MB | SOP8 | 1A 400V SCR | 300mA | 1S开关2次 | A->B->(A+B)/2 |
| S4226MB | SOP8 | 1A 400V SCR | 300mA | 10S开关7次 | A->(A+B)/2->B |
| S4512MB | SOP8 | 0.8A 400V SCR | 260mA | 10S开关7次 | A->B->(A+B)/2 |
| S4165M | SOT23-6 | / | / | 1S开关2次 | 100%->50%->12% |
| S4723MB | SOP8 | 外置MOS管/SCR | / | 1S开关2次 | A->B->C |
| S4223MD | SOT23-6 | / | / | 1S开关2次 | A->B->A+B |
