M7022E 触摸感应IC是为实现人体触摸界面而设计的集成电路?？商娲凳角岽グ醇?，实现防水防  尘、密封隔离、坚固美观的操作界面。使用该芯片可以实现 LED 灯光的触摸开关控制和亮度调节。方案所需的  外围电路简单，操作方便。确定好灵敏度选择电容，IC 就可以自动克服由于环境温度、湿度、表面杂物等造成  的各种干扰，避免由于电阻、电容误差造成的按键差异。

◇ 灯光亮度可根据需要随意调节，选择范围宽，操作简单方便 ◇ 控制信号输出频率达 20KHz，无频闪现象。 ◇ 高灵敏度(用户可自行调节) ◇ 高防水性能 ◇ 待机功耗低，省电 ◇ 高抗干扰性能，近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响 ◇ 按键感应盘大小：大于 3mm×3mm,根据不同面板材质跟厚度而定 ，可以直接用大面积金属片 ◇ 按键感应盘间距：大于 2mm ◇ 按键感应盘形状：任意形状（必须保证与面板的接触面积） ◇ 按键感应盘材料：PCB 铜箔，金属片，平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的 ITO 层等 ◇ 面板材质：绝缘材料，如有机玻璃，普通玻璃，钢化玻璃，塑胶，木材，纸张，陶瓷，石材等 ◇ 面板厚度：0-12mm，根据不同的面板材质有所不同 ◇ 工作温度：-25℃-85℃ ◇ 工作电压：2.7V-5.5V ◇ 封装类型：SOP8 ◇ 应用领域：触摸台灯、触摸按键开关等。

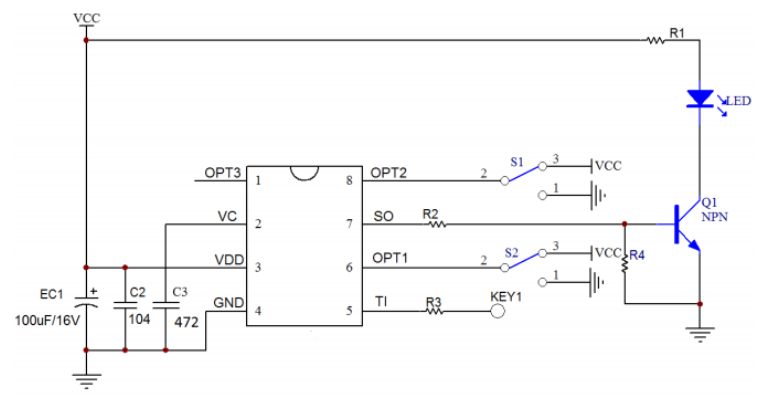

TI 触摸输入对应 SO 灯光控制输出，通过调制 PWM 输出信号的占空比控制 LED 灯的开关和亮度变 化，PWM 信号的频率固定为 20KHz 左右。 共有八种功能可选，由 OPT1/OPT2/OPT3 管脚上电前的输入状态来决定。具体如下： 1）OPT1 & OPT2 & OPT3 全部悬空或接电源：不带亮度记忆不带亮度缓冲的 LED 触摸无级调光 2）OPT1 接地，OPT2 & OPT3 悬空或接电源：带亮度记忆不带亮度缓冲的 LED 触摸无级调光 3）OPT1 & OPT3 悬空或接电源，OPT2 接地：LED 三段触控调光，【高->中->低->灭】循环 4）OPT1 & OPT2 接地， OPT3 悬空或接电源：LED 三段触控调光，【低->中->高->灭】循环 5）OPT1 & OPT2 悬空或接电源， OPT3 接地：单路触摸按键，触控按键输出低电平 6）OPT1 悬空或接电源，OPT2 & OPT3 接地： 单路触摸按键，触控按键输出高电平 7）OPT1 & OPT3 接地，OPT2 悬空或接电源： 单键触摸开关，上电输出高电平 8）OPT1 & OPT2 & OPT3 接地：单键触摸开关，上电输出低电平
