4056H是一款输入耐压达到30V并且具有过充保  护（OVP）功能的单节锂离子电池恒流/恒压线性  充电器，简单的外部应用电路非常适合便携式设  备应用，适合USB电源和适配器电源工作。4056H  采用内部集成PMOSFET架构，采用防倒充电路，  不需要外部隔离二极管。热反馈可对充电电流进  行自动调节，以便在大功率操作或高环境温度条  件下对芯片温度加以限制。  4056H充电截止电压为4.2V，充电电流可通过外  部电阻进行设置。当充电电流降至设定值的1/5  时，4056H将自动结束充电过程。  当输入电压被移掉后，4056H自动进入低电流睡  眠状态，电流降至0。

? 最高输入电压：30V  ? 满充电压：4.2V  ? 过压?；さ缪梗?.3V

? 最大充电电流：1000mA  ? 涓流/恒流/恒压三段式充电

 ? 无需 MOSFET、检测电阻器和隔离二极管  ? 智能热调节功能可实现充电速率最大化

? 智能再充电功能  ? BAT 输入防反接保护  ? 待机模式静态电流：1.2μA  ? C/5 充电终止

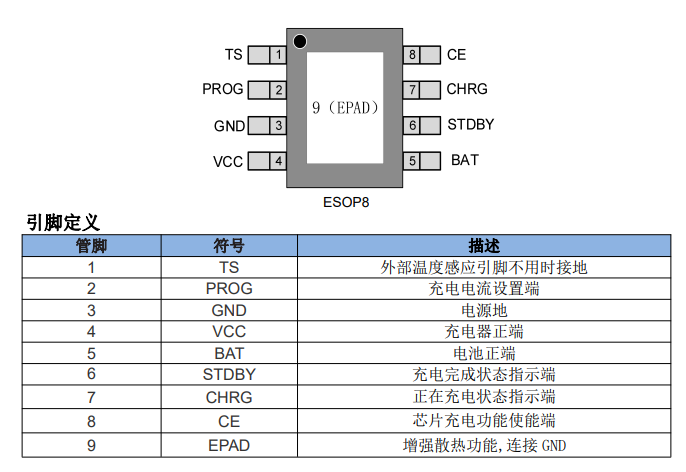

? 2.9V 涓流充电阈值  ? 充电状态指示  ? 封装形式：ESOP8

应用  ? 充电座  ? 蓝牙耳机、GPS  ? 手机、PDA、MP3/MP4  ? 数码相机、Mini 音响等便携式设备

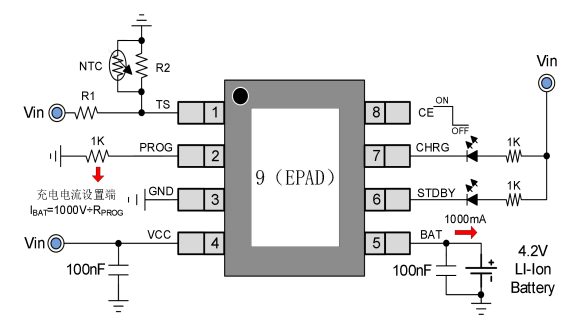

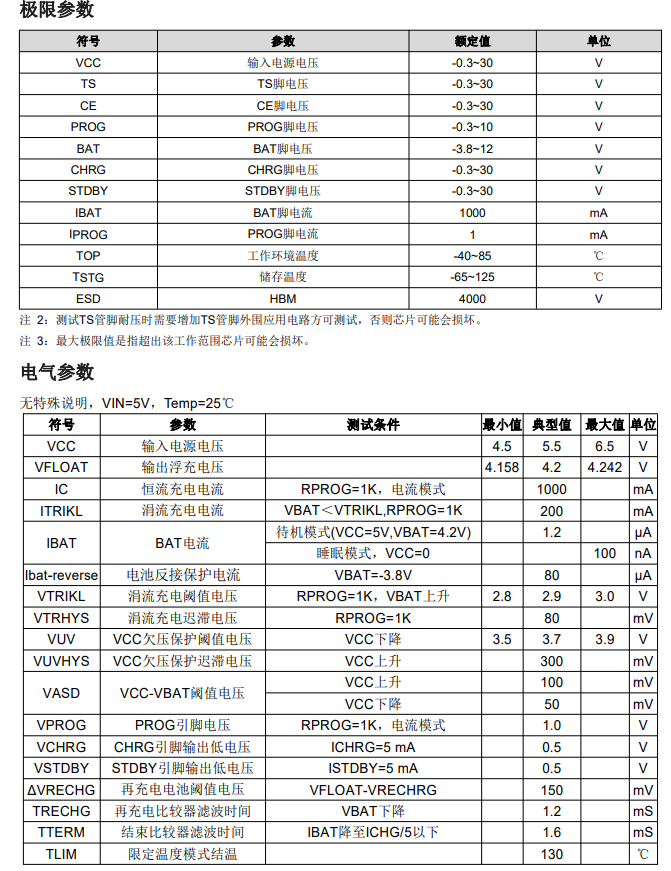

4056H是专门为一节锂离子电池或锂聚合物电池而设计的线性充电器，芯片集成功率晶体管，充电电流可以  用外部电阻设定，最大持续充电电流可达1000mA,不需要另加阻流二极管和电流检测电阻。4056H包含一个  漏极开路输出的状态指示端，用于指示正在充电或充电完成。充电时管脚CHRG输出低电平，表示充电正在  进行，充电完成后CHRG脚变为高阻态。STDBY充电完成状态指示端当充电结束时，STDBY管脚处于低电  平，充电完成指示灯亮。充电过程中，此灯不亮。  如果电池电压低于2.9V，4056H用小电流对电池进行预充电。当电池电压超过2.9V时，采用恒流模式对电池  充电，充电电流由PROG管脚和GND之间的电阻RPROG确定。当电池电压接近4.2V电压时，充电电流逐渐  减小，4056H进入恒压充电模式。当充电电流减小到充电结束阈值时，充电周期结束。充电结束阈值是恒流  充电电流的20%。  当电池电压降到再充电阈值4.05V以下时，4056H自动开始新的充电周期。芯片内部的高精度电压基准源、  误差放大器和电阻分压网络确保电池端调制电压的精度在1%以内，满足锂离子电池和锂聚合物电池的要求。  当输入电压低于欠压锁定阈值电压或者输入电压低于电池电压时，充电器进入低功耗的?；Ｊ?，此时电池  端消耗的电流小于2uA。  4056H内部的智能温度控制电路在芯片的结温超过130℃时自动降低充电电流，这个功能可以使用户最大限  度的利用芯片的功率处理能力，不用担心因为过热而损坏芯片或者外部元器件。这样，用户在设计充电电流  时，可以不用考虑最坏情况，而只是根据典型情况进行设计因为在最坏情况下，4056H会自动减小充电电流。
