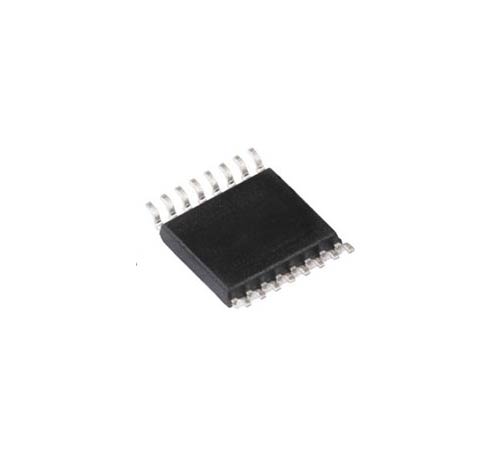

CD5032 纯国产 替代LM5032
产品描述：
CD5032双电流模式PWM控制器包 含控制两个独立的正向dc/dc转换器 或一个由两个交错功率级组成的单 个大电流转换器所需的所有功能。 两个控制器通道操作180°相位差， 从而减少输入纹波电流。 自身包含一个105V的宽输入范围内 工作的稳压器，以及双极性器件 +CMOS组合的栅极驱动器，可提供 最大2.5A峰值灌电流能力。最大 PWM占空比可调，降低了原边侧 MOSFET上的应力。其它功能包括 可编程输入欠压锁定，逐周期限 流，打嗝模式响应时间可调，PWM 斜率补偿，软启动以及具有同步功 能的2MHz振荡器。
产品特征 ? 双独立的PWM电流模式控制器 ? 集成高压启动稳压器 ? 复合2.5A主输出栅极驱动器 ? 单电阻振荡器设置，最大频率可设置 到2MHz ? 同步振荡器 ? 可编程最大占空比 ? 高电压下的最大占空比折返 ? 打嗝模式限流可调定时器 ? 集成斜率补偿 ? 可调节输入欠压锁定 ? 独立可调节软启动（每个稳压器） ? 与光耦合器晶体管直接接口 ? 过热保护 ? 封装形式：TSSOP16
应用领域 ? DC/DC模块电源
| Model | Function | Control Mode | Input Voltage | Temperature | Maximum Duty | Packaging form | CORR TI |
| CD5022 | Current mode boost, SEPIC And flyback control. | Based on current mode control | 6V-60V | -40℃~125℃ | 0.9 | VSSOP-10 | LM5022 |
| CD5021 | Off-line PWM PW control | 8V-30V | -40℃~125℃ | 0.85 | VSSOP-8 | LM5021 | |
| CD5041 | Cascade PWM control | 15V-90V | -40℃~125℃ | — | TSSOP-16/WSON-16 | LM5041 | |
| CD5032 | Current-mode high voltage PWM control | 13V-100V | -40℃~125℃ | 0.76 | TSSOP-16 | LM5032 | |
| CD5020 | Current-mode high voltage PWM control | 13V~80V | -40℃~125℃ | 0.8 | VSSOP-10 | LM5020 | |
| CD5020A | Current-mode high voltage PWM control | 13V~90V | -40℃~125℃ | 0.8 | VSSOP-10/WSON-10 | LM5020A | |
| CD5026 | Current-mode active clamping PWM control | 13V~100V | -40℃~125℃ | 0.76 | TSSOP-16/WSON-16 | LM5026 | |
| CD5030 | Current-mode high-voltage PWM push-pull control | 14V~90V | -40℃~125℃ | 0.5 | VSSOP-10/WSON-10 | LM5030 | |
| CD5025 | Voltage source active clamping PWM control | Feedforward voltage mode control | 13V~100V | -40℃~125℃ | 0.8 | TSSOP-16/WSON-16 | LM5025 |
| CD5035 | Half-bridge topology power conversion PWM control | Voltage control mode | 13V~100V | -40℃~125℃ | 0 | HTSSOP-20/WQFN-24 | LM5035 |
