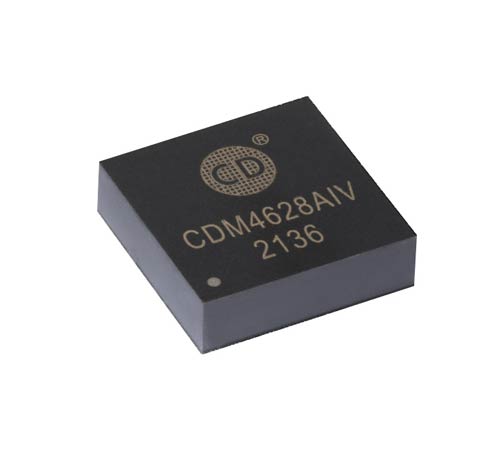

CDM4628A是一款独立双通道8A或 单通道16A输出的降压式DC/DC微模块 稳压器。模块内置开关控制器、功率FET、 电感器和配套元件，外部仅需少量滤波/ 保持电容器及电阻即可构成完整的降压 式双路输出DC/DC稳压器。模块输入电压范围4.5V～26.5V，通过一个外置取样电阻可在0.6V～5.5V范围设置输出电压。模块支持外部频率同步、多相串并 联、突发模式和输出电压跟踪及排序操 作。模块具有一个内置的温度检测二极 管以提供温度监测功能。故障保护功能 包括过压和过流保护。

独立双通道输出

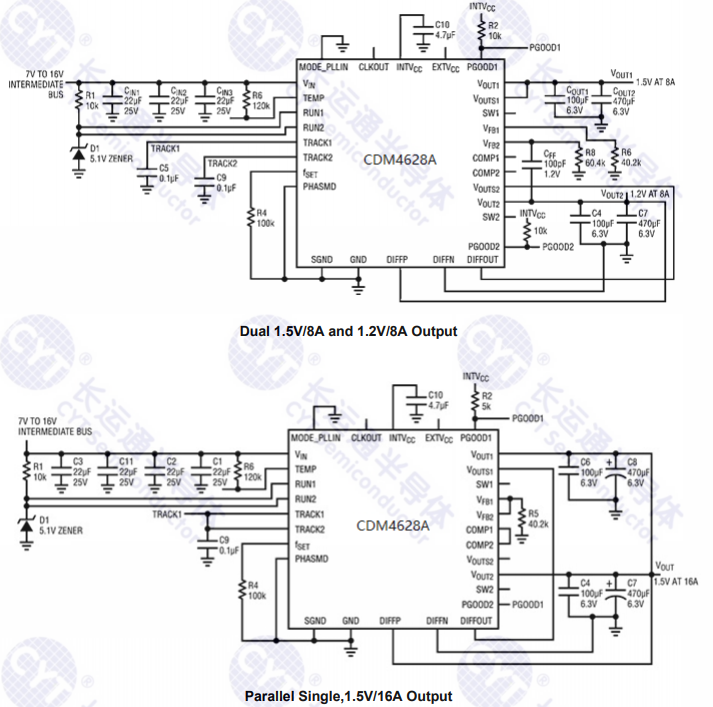

双通道8A或单通道16A输出

宽输入电压范围：4.5V～26.5V

输出电压范围：0.6V～5.5V ±1.0%的反馈电压基准 差分遥测放大器

电流模式控制/快速瞬态响应 可调开关频率

过流折返式保护 多相均流并联应用 频率同步

内部温度检测二极管输出 可选择突发模式操作 软启动/电压跟踪 输出过压保护

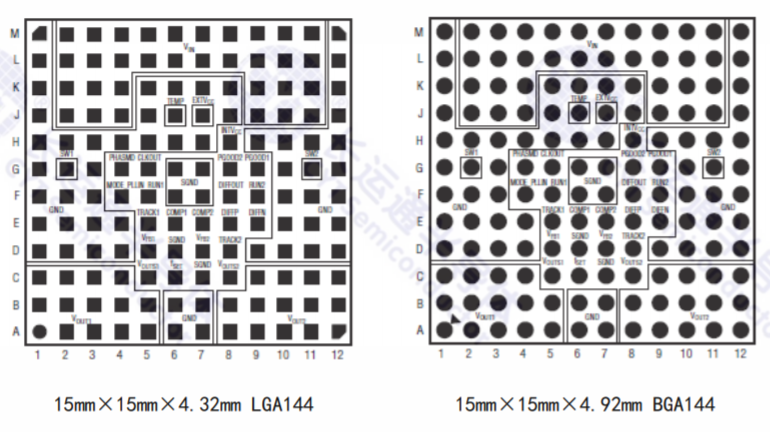

封装尺寸：

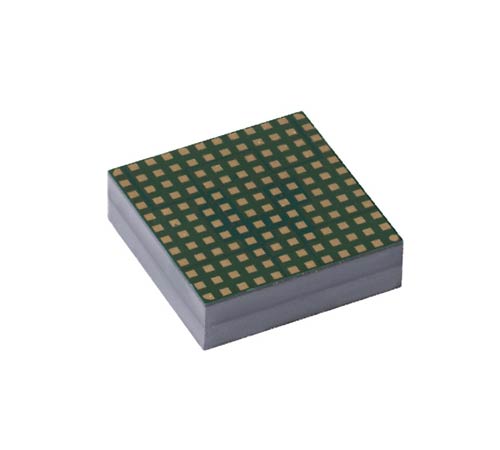

15mm ×15mm ×4.32mm LGA144

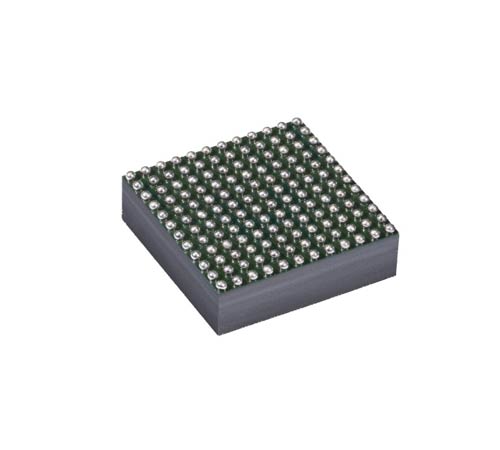

15mm ×15mm ×4.92mm BGA144

应用领域

电信和网络设备

存储卡和ATCA卡

工业设备
