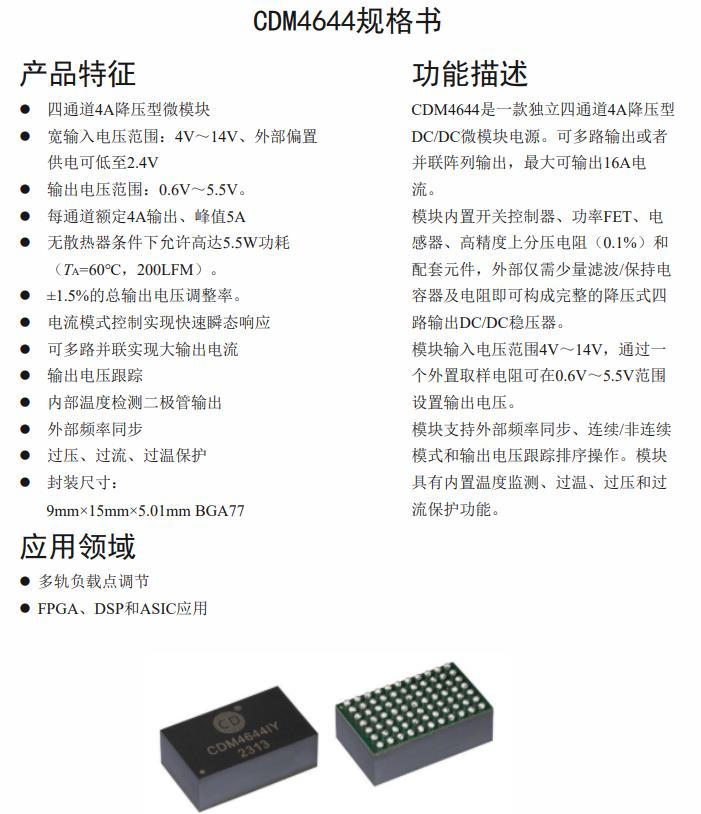

CDM4644是一款独立四通道4A降压型DC/DC微模块电源。可多路输出或者并联阵列输出，最大可输出16A电流。模块内置开关控制器、功率FET、电感器、高精度上分压电阻（0.1%）和配套元件，外部仅需少量滤波/保持电容器及电阻即可构成完整的降压式四路输出DC/DC稳压器。模块输入电压范围4V～14V，通过一个外置取样电阻可在0.6V～5.5V范围设置输出电压。模块支持外部频率同步、连续/非连续模式和输出电压跟踪排序操作。模块具有内置温度监测、过温、过压和过流保护功能。

四通道4A降压型微模块

宽输入电压范围：4V～14V、外部偏置

供电可低至2.4V

输出电压范围：0.6V～5.5V。

每通道额定4A输出、峰值5A

无散热器条件下允许高达5.5W功耗

(TA=60℃, 200LFM)。

±1.5%的总输出电压调整率。

电流模式控制实现快速瞬态响应 可多路并联实现大输出电流 输出电压跟踪

内部温度检测二极管输出 外部频率同步

过压、过流、过温保护

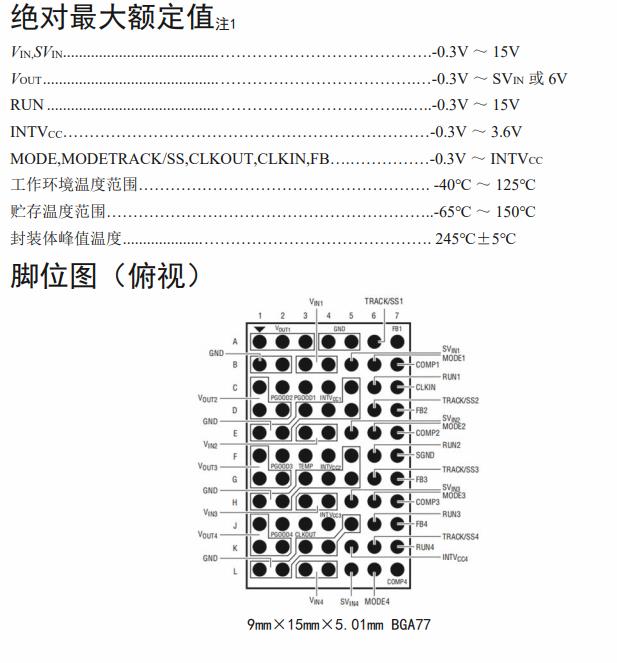

封装尺寸：

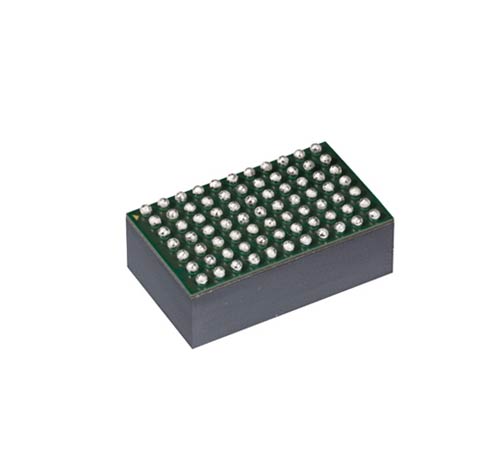

9mm×15mm×5.01mm BGA77

应用领域

应用于工业设备、存储和ATCA卡、通信及计算机技术、FPGA、DSP和ASIC
