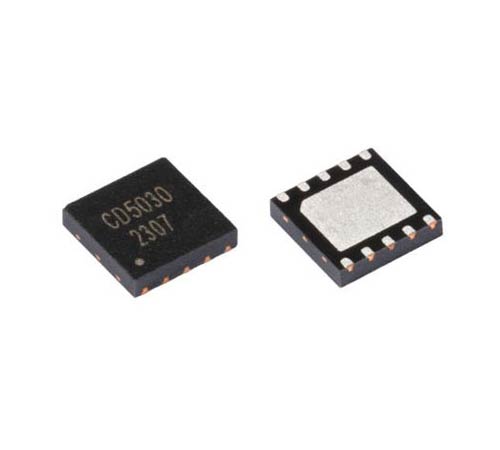

CYT5030 纯国产 替代LM5030
产品描述：

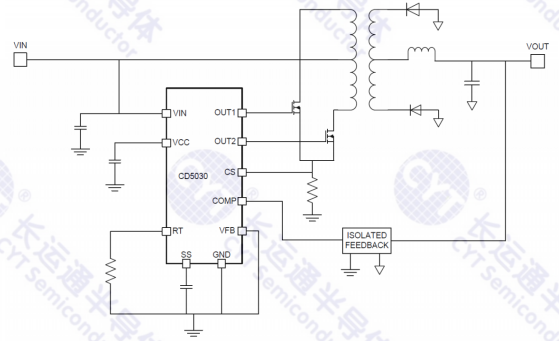

CYT5030 是一款高压脉宽调制(PWM)推挽控制芯片，它可以实现绝大多数推挽拓扑电源输出 转换。基于电流模式控制并且简化了环路补偿的设计。 CD5030 包括一个高压启动稳压器，可运行 在一个最高可达100V 的宽输入范围。该PWM芯 片专为高速振荡器设计，频率范围最高达 1MHz，总传播延迟小于100ns。该芯片还包含误 差放大器、高精度基准、逐周期过流保护、斜坡 补偿、软启动、振荡器同步能力和过热保护功能。
产品特征 ? 内置高压启动稳压器 ? 单一电阻设置频率 ? 同步功能 ? 误差信号放大 ? 高精度基准源 ? 可调软启动 ? 双模式过流保护 ? 斜坡补偿 ? 1.5A峰值栅极驱动器 ? 过热保护 ? 封装形式：VSSOP10、WSON10
应用领域 ? DC/DC电源
| Model | Function | Control Mode | Input Voltage | Temperature | Maximum Duty | Packaging form | CORR TI |
| CD5022 | Current mode boost, SEPIC And flyback control. | Based on current mode control | 6V-60V | -40℃~125℃ | 0.9 | VSSOP-10 | LM5022 |
| CD5021 | Off-line PWM PW control | 8V-30V | -40℃~125℃ | 0.85 | VSSOP-8 | LM5021 | |
| CD5041 | Cascade PWM control | 15V-90V | -40℃~125℃ | — | TSSOP-16/WSON-16 | LM5041 | |
| CD5032 | Current-mode high voltage PWM control | 13V-100V | -40℃~125℃ | 0.76 | TSSOP-16 | LM5032 | |
| CD5020 | Current-mode high voltage PWM control | 13V~80V | -40℃~125℃ | 0.8 | VSSOP-10 | LM5020 | |
| CD5020A | Current-mode high voltage PWM control | 13V~90V | -40℃~125℃ | 0.8 | VSSOP-10/WSON-10 | LM5020A | |
| CD5026 | Current-mode active clamping PWM control | 13V~100V | -40℃~125℃ | 0.76 | TSSOP-16/WSON-16 | LM5026 | |
| CD5030 | Current-mode high-voltage PWM push-pull control | 14V~90V | -40℃~125℃ | 0.5 | VSSOP-10/WSON-10 | LM5030 | |
| CD5025 | Voltage source active clamping PWM control | Feedforward voltage mode control | 13V~100V | -40℃~125℃ | 0.8 | TSSOP-16/WSON-16 | LM5025 |
| CD5035 | Half-bridge topology power conversion PWM control | Voltage control mode | 13V~100V | -40℃~125℃ | 0 | HTSSOP-20/WQFN-24 | LM5035 |
