CDC3605是一款单片高效同步降压稳压器，采用定频电流模式锁相环控制导通时间架构。多相串行方式保证多个CDC3605稳压器 可以异相运行、只需使用最小的输入和输出电 容。电源电压范围从4V至15V，使其既适合双 锂电池输入又适合采用12V或5V的负载点电源 应用。一个外部电阻设置器件的工作频率、可实 现810kHz至3.2MHz的频率调节范围；较高的 工作频率有助于减小表面贴装电感器尺寸。对 开关噪声敏感区域，可采用外同步信号在 810kHz至3.2MHz范围内进行同步以避免差频干扰。PHMODE引脚允许用户控制器件输出 时钟信号的相位。独特的定频/受控导通时间架构同时满足高频工作和快速瞬态响应。

产品特征

高转换效率：最高96%

输出电流：5A

电压输入范围：4V～15V

集成N沟道功率MOSFET（70mQ顶部和35mΩ底部）

可调频率范围：810kHz～3.2MHz

多相操作（最大12相位）

输出跟踪

全温范围0.6V±1.3%基准精度

电流环路模式提供优异的负载瞬态响应 关断模式消耗＜400μA的电源电流

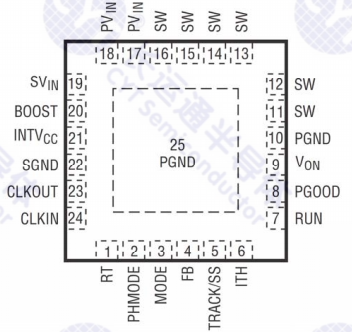

封装尺寸：QFN24（4mm×4mm）

应用领域

负载点电源

便携式仪表

分布式电源系统

电池供电设备
