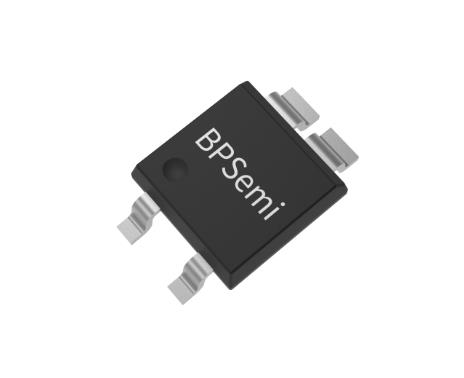

BP3167DH/EH/FH Low PF Isolation Constant Current Driver Chip 24W Simplified Solution
无 VCC 电容、无启动电阻 集成高压供电功能 无需辅助绕组检测和供电 宽范围输入电压 士5% LED 输出电流精度 LED 短路?；?LED开路?；?多灯并联无闪烁 芯片供电欠压保护 过热调节功能
Model:
Product Description:

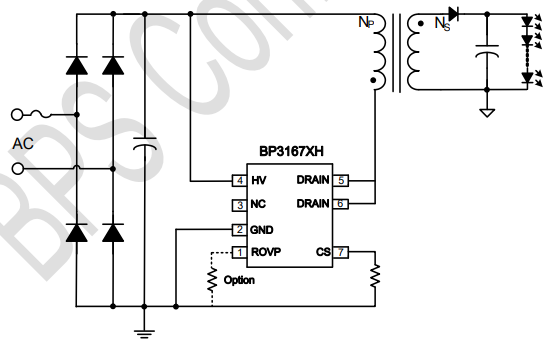

BP3167XH是一款高精度反激型的LED 恒流驱动芯片。芯片工作在电感电流断续模式，适用于85Vac~265Vac全范围输入电压的隔离反激型 LED 恒流电源。 BP3167XH芯片内部集成高压功率开关，采用栅极退磁检测技术和高压JFET供电技术，无需VCC 电容和启动电阻，使其外围器件更简单，节约了外围的成本和体积。
优势 无VCC 电容、无启动电阻 集成高压供电功能 无需辅助绕组检测和供电 宽范围输入电压 士5% LED输出电流精度 LED短路保护 LED开路?；?EN功能 芯片供电欠压保护 过热调节功能
应用领域 LED球泡灯 LED筒灯 其它 LED照明
| 产品型号 | 封装 | MOS内阻 | MOS耐压 | 过温 ?；?/td> | 防多灯 并联闪灯 | 开路保护 | 输出功率 @Vin:85V-265V（W) | 输出功率 @Vin:176V-265V(W) |
| BP3166XS | SOP7 | 25Ω-14Ω | 650V | Y | Y | Y(Internal) | 3W-5W | 5W-7W |
| BP3166XH | SOP7 | 9Ω-3Ω | 650V-600V | Y | Y | Y(Internal) | 7W-12W | 9W-15W |
| BP3167XH | DIP7 | 4.7Ω-2Ω | 650V-600V | Y | Y | Y(Internal) | 12W-24W | 15W-24W |
| BP3189A | SOP8 | - | - | Y | Y | Y(External) | 50W | 100W |
| BP3336DB | SOP8 | 2.4Ω | 650V | Y | Y | Y(External) | - | 30W |
| BP3186CB | SOP8 | 5.7Ω | 650V | Y | Y | Y(External) | - | 20W |
| BP3187DB | DIP7 | 2Ω | 650V | Y | Y | Y(External) | - | 40W |
| BP3187ED | DIP7 | 2.5Ω | 700V | Y | Y | Y(External) | - | 45W |
| BP3182EB | BPSOP10 | 1.8Ω | 650V | Y | Y | Y(External) | - | 40W |
| BP3182ED | BPSOP10 | 2Ω | 700V | Y | Y | Y(External) | - | 40W |
| BP3187EB | DIP7 | 1.8Ω | 650V | Y | Y | Y(External) | - | 50W |
| BP3337DB | DIP7 | 2Ω | 650V | Y | Y | Y(External) | - | 40W |
| BP3337EB | DIP7 | 1.8Ω | 650V | Y | Y | Y(External) | - | 50W |
| BP3189B | SOP8 | External | External | Y | Y | Y(External) | - | 100W |
