BP3189A Low PF Isolation Constant Current Driver Chip 100W Simplified Solution
无 VCC 电容、无启动电阻 集成高压供电功能 无需辅助绕组检测和供电 宽范围输入电压 士5% LED 输出电流精度 LED 短路保护 LED开路保护 多灯并联无闪烁 芯片供电欠压保护 过热调节功能
Model:
Product Description:

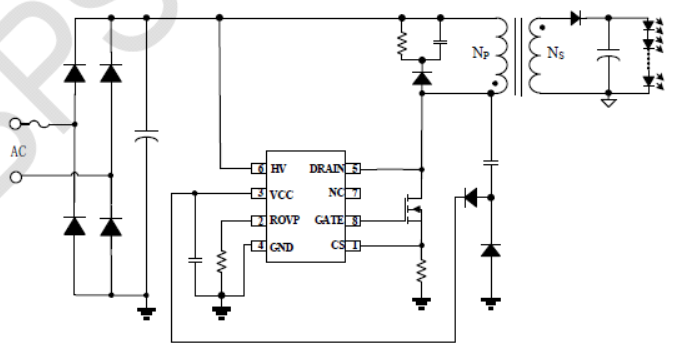

BP3189A 是一款高精度的两绕组、低 PF 原边反馈恒流驱动器，适合于 90Vac~277Vac 全范围输入电压。BP3189A 芯片采用差分采样检测输出电压和退磁信号，可以实现两绕组隔离应用，同时确保优异的 OVP 精度。 BP3189A 芯片采用先进的原边恒流控制技术，不需要副边反馈回路和环路补偿电容，即可实现优异的恒流特性，极大的节约了系统成本和体积。
优势 内置高压启动和供电，启动速度快 高精度电流参考 高精度空载电压基准 优异的负载调整率和线性调整率 临界连续导通模式和准谐振模式，EMC 优化 VCC 欠压过压保护 逐周期限流 完善的保护功能
应用领域 LED球泡灯 LED筒灯 其它 LED照明
| 产品型号 | 封装 | MOS内阻 | MOS耐压 | 过温 保护 | 防多灯 并联闪灯 | 开路保护 | 输出功率 @Vin:85V-265V（W) | 输出功率 @Vin:176V-265V(W) |
| BP3166XS | SOP7 | 25Ω-14Ω | 650V | Y | Y | Y(Internal) | 3W-5W | 5W-7W |
| BP3166XH | SOP7 | 9Ω-3Ω | 650V-600V | Y | Y | Y(Internal) | 7W-12W | 9W-15W |
| BP3167XH | DIP7 | 4.7Ω-2Ω | 650V-600V | Y | Y | Y(Internal) | 12W-24W | 15W-24W |
| BP3189A | SOP8 | - | - | Y | Y | Y(External) | 50W | 100W |
| BP3336DB | SOP8 | 2.4Ω | 650V | Y | Y | Y(External) | - | 30W |
| BP3186CB | SOP8 | 5.7Ω | 650V | Y | Y | Y(External) | - | 20W |
| BP3187DB | DIP7 | 2Ω | 650V | Y | Y | Y(External) | - | 40W |
| BP3187ED | DIP7 | 2.5Ω | 700V | Y | Y | Y(External) | - | 45W |
| BP3182EB | BPSOP10 | 1.8Ω | 650V | Y | Y | Y(External) | - | 40W |
| BP3182ED | BPSOP10 | 2Ω | 700V | Y | Y | Y(External) | - | 40W |
| BP3187EB | DIP7 | 1.8Ω | 650V | Y | Y | Y(External) | - | 50W |
| BP3337DB | DIP7 | 2Ω | 650V | Y | Y | Y(External) | - | 40W |
| BP3337EB | DIP7 | 1.8Ω | 650V | Y | Y | Y(External) | - | 50W |
| BP3189B | SOP8 | External | External | Y | Y | Y(External) | - | 100W |
