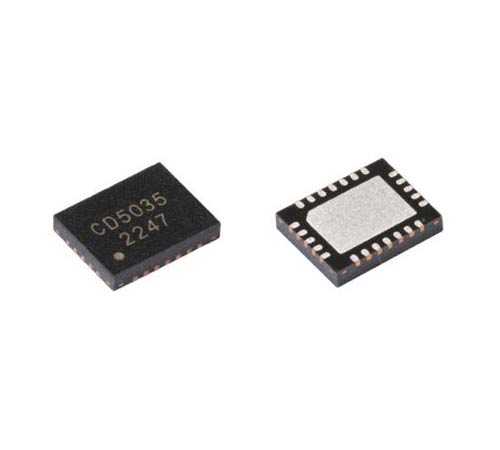

CD5035 纯国产 替代LM5035
产品描述：

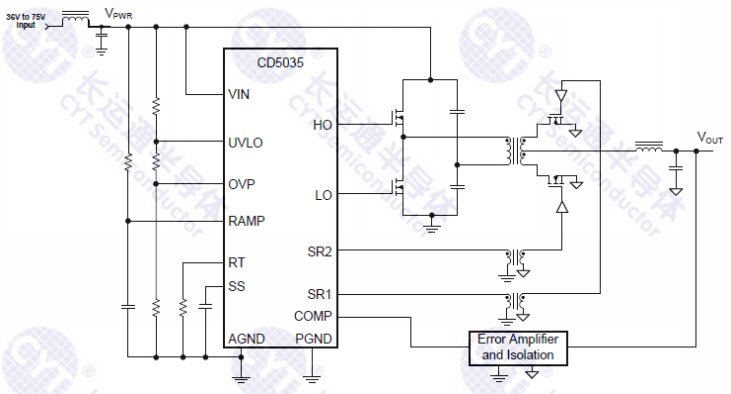

CD5035 PWM控制器是一款前馈电 压模式控制PWM控制器，最高工作电 压105V。高端和低端栅极驱动器均具有 峰值2A的灌电流能力。内置高压启动稳 压器，其它功能包括输入欠压保护 （UVLO）、输入过压保护（OVP）、 双模式过流保护、与外部时钟同步功 能。可通过外部单个电阻器对振荡器频 率进行设置，最高设置频率可达 1MHz。

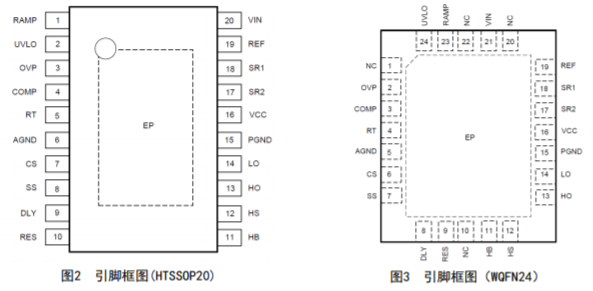

产品特征 ? 105V、2A半桥栅极驱动器 ? 同步整流控制输出延迟可调 ? 高压启动稳压器 ? 前馈电压模式控制 ? 单电阻设置工作频率 ? 外同步功能 ? 输入欠压保护可调 ? 输入过压保护 ? 热关断保护 ? 可调软启动 ? 逐周期过流保护 ? 过流打嗝保护 ? 封装形式：HTSSOP20、WQFN24
应用领域 ? DC/DC电源
| Model | Function | Control Mode | Input Voltage | Temperature | Maximum Duty | Packaging form | CORR TI |
| CD5022 | Current mode boost, SEPIC And flyback control. | Based on current mode control | 6V-60V | -40℃~125℃ | 0.9 | VSSOP-10 | LM5022 |
| CD5021 | Off-line PWM PW control | 8V-30V | -40℃~125℃ | 0.85 | VSSOP-8 | LM5021 | |
| CD5041 | Cascade PWM control | 15V-90V | -40℃~125℃ | — | TSSOP-16/WSON-16 | LM5041 | |
| CD5032 | Current-mode high voltage PWM control | 13V-100V | -40℃~125℃ | 0.76 | TSSOP-16 | LM5032 | |
| CD5020 | Current-mode high voltage PWM control | 13V~80V | -40℃~125℃ | 0.8 | VSSOP-10 | LM5020 | |
| CD5020A | Current-mode high voltage PWM control | 13V~90V | -40℃~125℃ | 0.8 | VSSOP-10/WSON-10 | LM5020A | |
| CD5026 | Current-mode active clamping PWM control | 13V~100V | -40℃~125℃ | 0.76 | TSSOP-16/WSON-16 | LM5026 | |
| CD5030 | Current-mode high-voltage PWM push-pull control | 14V~90V | -40℃~125℃ | 0.5 | VSSOP-10/WSON-10 | LM5030 | |
| CD5025 | Voltage source active clamping PWM control | Feedforward voltage mode control | 13V~100V | -40℃~125℃ | 0.8 | TSSOP-16/WSON-16 | LM5025 |
| CD5035 | Half-bridge topology power conversion PWM control | Voltage control mode | 13V~100V | -40℃~125℃ | 0 | HTSSOP-20/WQFN-24 | LM5035 |
