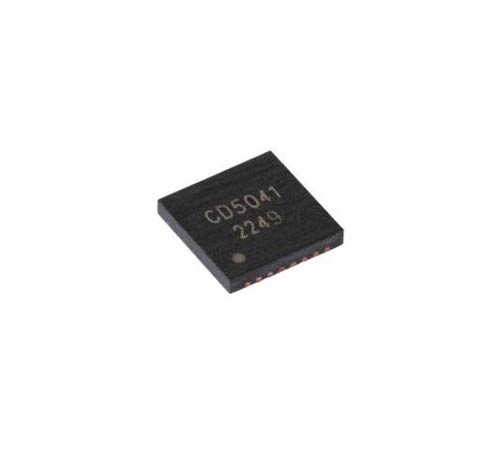

CD5041 纯国产 替代LM5041
产品描述：

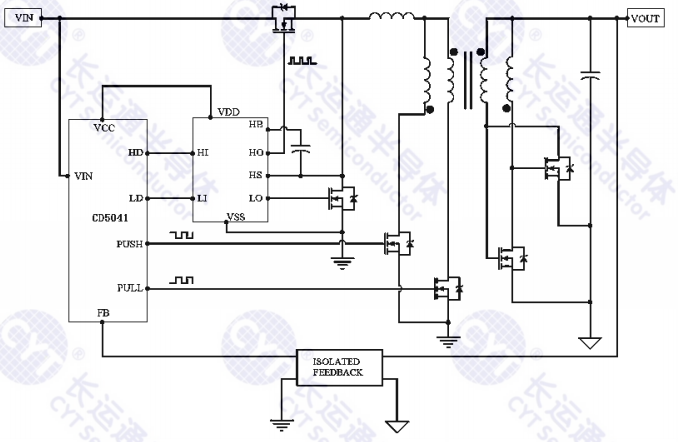

CD5041级联PWM控制器包含实现电流馈 电或电压馈电推挽或桥式功率转换器所需的 所有功能。这些“级联”拓扑非常适合多输出 和更高功率的应用。 CD5041的四个控制输出包括：降压级控 制（HD和LD）和推挽控制输出（PUSH和 PULL）。 推挽输出在降压级开关频率的一半时以 标称占空比的50％驱动，并且可以配置为交 叠时间（电流馈电应用）或死区时间（电压 馈电应用）。

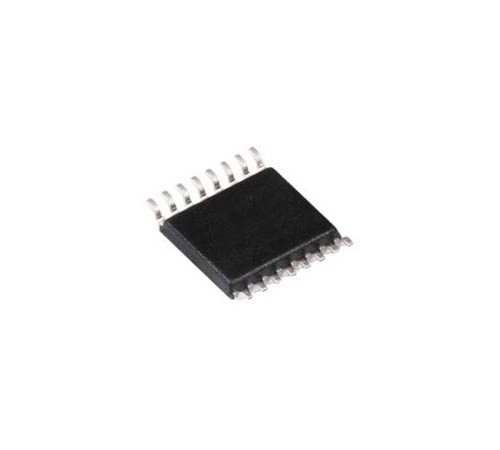

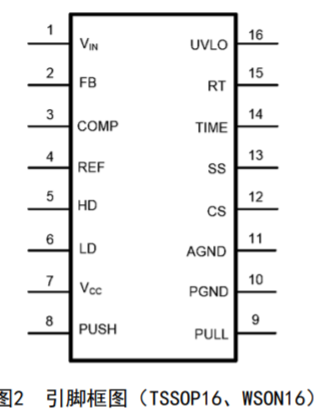

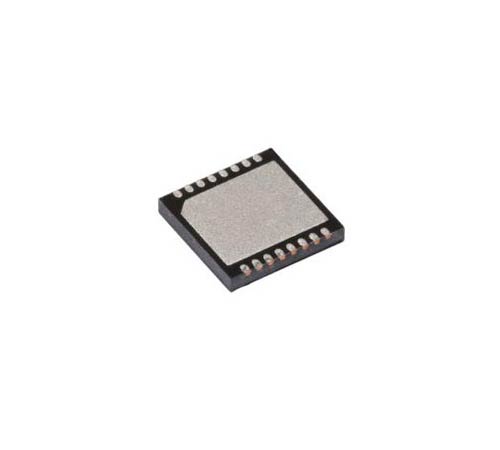

产品特征 ? 内部启动偏置稳压器 ? 具有可调迟滞的可编程输入欠压锁定 ? 电流控制模式 ? 内部误差放大器 ? 逐周期过流保护 ? 前沿消隐 ? 可编程推挽交叠或死区时间 ? 内置1.5A推挽式栅极驱动器 ? 可编程软启动 ? 具有同步功能的可编程振荡器 ? 过热保护 ? 精确基准电压 ? 封装形式：TSSOP16、WSON16
应用领域 ? DC/DC模块电源 ? 多路输出电源转换器 ? 42V汽车系统
| Model | Function | Control Mode | Input Voltage | Temperature | Maximum Duty | Packaging form | CORR TI |
| CD5022 | Current mode boost, SEPIC And flyback control. | Based on current mode control | 6V-60V | -40℃~125℃ | 0.9 | VSSOP-10 | LM5022 |
| CD5021 | Off-line PWM PW control | 8V-30V | -40℃~125℃ | 0.85 | VSSOP-8 | LM5021 | |
| CD5041 | Cascade PWM control | 15V-90V | -40℃~125℃ | — | TSSOP-16/WSON-16 | LM5041 | |
| CD5032 | Current-mode high voltage PWM control | 13V-100V | -40℃~125℃ | 0.76 | TSSOP-16 | LM5032 | |
| CD5020 | Current-mode high voltage PWM control | 13V~80V | -40℃~125℃ | 0.8 | VSSOP-10 | LM5020 | |
| CD5020A | Current-mode high voltage PWM control | 13V~90V | -40℃~125℃ | 0.8 | VSSOP-10/WSON-10 | LM5020A | |
| CD5026 | Current-mode active clamping PWM control | 13V~100V | -40℃~125℃ | 0.76 | TSSOP-16/WSON-16 | LM5026 | |
| CD5030 | Current-mode high-voltage PWM push-pull control | 14V~90V | -40℃~125℃ | 0.5 | VSSOP-10/WSON-10 | LM5030 | |
| CD5025 | Voltage source active clamping PWM control | Feedforward voltage mode control | 13V~100V | -40℃~125℃ | 0.8 | TSSOP-16/WSON-16 | LM5025 |
| CD5035 | Half-bridge topology power conversion PWM control | Voltage control mode | 13V~100V | -40℃~125℃ | 0 | HTSSOP-20/WQFN-24 | LM5035 |
